MSC Actran是个强大功能的声学仿真软件，可以帮助用户解决振动声学以及气动声学等一系列的问题，控制发动机、轮胎等物件发出的声音，可以更加精准的设计噪声预测模型，使用起来非常的方便内置富的材料模型库、高效的解算器，新增振动声CAE模块、高级振动声分析等功能。

功能说明介绍

【Actran航空声学】

1、预测复杂流产生的噪声

2、无论噪声来自空调系统，旋转风扇还是其他任何通过湍流产生噪声的设备，都必须解决声音的产生和传播机制，以满足不断提高的客户质量期望。这些系统通常需要长时间运行。即使是低噪声水平，也会极大降低用户的舒适度。使用Actran，各行各业的工程师都可以使用工具来预测和了解如何设计安静的工作场所，安静的汽车和飞机内饰或安静的电子设备。

【Actran DGM】

1、复杂流动中的模型噪声传播

2、Actran DGM使用不连续有限元求解线性化的Euler方程，并用于预测复杂物理条件下的噪声传播。它特别适合解决双通量航空发动机排气时的空气声学问题，包括诸如通过强剪切层传播，高温梯度和非垂直平均流动的影响。

3、Actran DGM使用非结构化网格方法，不受有限差分方法的标准限制。由于元素的顺序是自动调整的，因此网格可以是不均匀的，在同一个网格中结合了非常小的元素和很大的元素，而不会降低性能。

【Actran振动声学】

1、稳健，可靠，高性能的振动声CAE模块

2、为了研究结构振动与相邻流体的相互作用，有必要对涉及的结构部件的声学行为进行建模。这可以通过Actran丰富的材料库来实现，该库包括用于声学或粘弹性介质的常规材料，多孔或不可压缩的介质，复合材料或诸如压电陶瓷的活性成分。如果愿意，还可以从大多数结构FEA代码中导入结构的模态基础。

3、通过结合动态，运动学和声学约束以及物理激励（如扩散声场和湍流边界层）来模拟逼真的建模边界条件，您可以准确地表示设计的声学性能。此外，您还可以将此功能与Actran AeroAcoustics结合使用，从而使您能够对复杂的航空声振问题进行建模。

【Actran TM】

1、强大的声学CAE工具，可预测涡轮机械噪声

2、使用Actran TM分析涡轮机械发出的声音并优化相关的声学处理。声学CAE方法的挑战之一是如何处理与高波数以及较大的几何尺寸和复杂性相关的大型模型。Actran TM提供了有效的求解器技术来解决此问题，其中包括高级并行处理。

3、除了研究飞机发动机之外，Actran TM还可以用于分析直升机涡轮机，环境控制系统和辅助动力装置以及非航空航天应用（例如计算机冷却系统）的进气口和排气口衬管。Actran TM可以通过Actran DGM进行补充，以解决涉及复杂剪切层和发动机排气时出现的流量梯度的问题。

【Actran SEA】

1、高效的中高声声学CAE模块

2、统计能量分析方法提供了一种有效的解决方案，用于研究大型系统在中，高频情况下的噪声和振动传播。全局系统简化为一组耦合的子系统，并计算它们之间的能量平衡。

3、从FEA到SEA

使用经典方法构建SEA模型通常需要访问实验数据或分析表达式，从而限制了可以处理的几何对象的范围。借助Actran SEA模块及其虚拟SEA方法，CAE工程师可以使用其现有的Finite Elements振动声模型（模式形状和特征值）来创建SEA模型。基于自动或用户定义的子系统定义，无论SEA专业知识或基于实验的信息是否可用，都可以从有限元素模型中高效提取SEA参数，以执行中高频的声音和振动分析以及传输路径分析。结合独特的频率外推方法，得益于现实的物理激励，包括空间和频率相关的分布载荷和压力，以及扩散声场和湍流边界层，可以预测完整的系统振动声学性能。

【SNGR】

1、预测稳定CFD解决方案中复杂流产生的噪声

2、使用此模块可以预测稳定CFD解决方案中湍流产生的噪声。Actran SNGR通过使用CFD代码（例如Fluent?，Star-CD?，StarCCM +?，Powerflow?，SC / Tetra?或OpenFOAM?）执行的气流模拟来恢复空气动力学噪声源。从RRAN CFD分析获得的稳定流动模拟结果可用于Actran SNGR，以合成噪声源，然后将这些源导入声学计算中并进行传播。与传统的航空声学方法相比，Actran SNGR可以更快地解决湍流产生的噪声，当需要优化设计等不同设计之间的相对水平时，它特别有用。

3、Actran SNGR提供高性能求解器和并行处理功能，并且已完全集成到Actran VI中。

4、Actran SNGR也可以与Actran VibroAcoustics结合使用，以解决航空振动声学挑战。

【Actran Trimmed Body】

1、结合Actran和MSC Nastran的高级振动声分析

2、Actran Trimmed Body是一款功能强大的工具，可用于建模和分析复杂的振动系统（如装饰部件）。这样的部件通常由具有高阻尼和强吸声特性的材料制成。因此，它们对结构的整体振动声行为具有重大影响。

3、Actran Trimed Body可以为CAE工程师提供先进的功能，以融合两者的优点：Actran物理模型和Nastran模态模型。可以创建三种类型的组合模型：

4、Actran Trimmed Body能够将一组单个修剪部件的Actran模型与Nastran白车身模型合并，以创建完全修剪的车身振动声学模型。

5、通过将Actran模型连接到现有的Nastran模型，可以在其实际工作环境中设置它（例如，分层挡风玻璃的详细Actran模型可以连接到车身的Nastran模型）。

6、通过包括特定组件的简化Actran模型，可以丰富Nastran模型。Actran组件在Nastran平台中定义为DMIG数据块。

【Actran VI】

1、Actran CAE软件系列的专用预处理器和后处理器

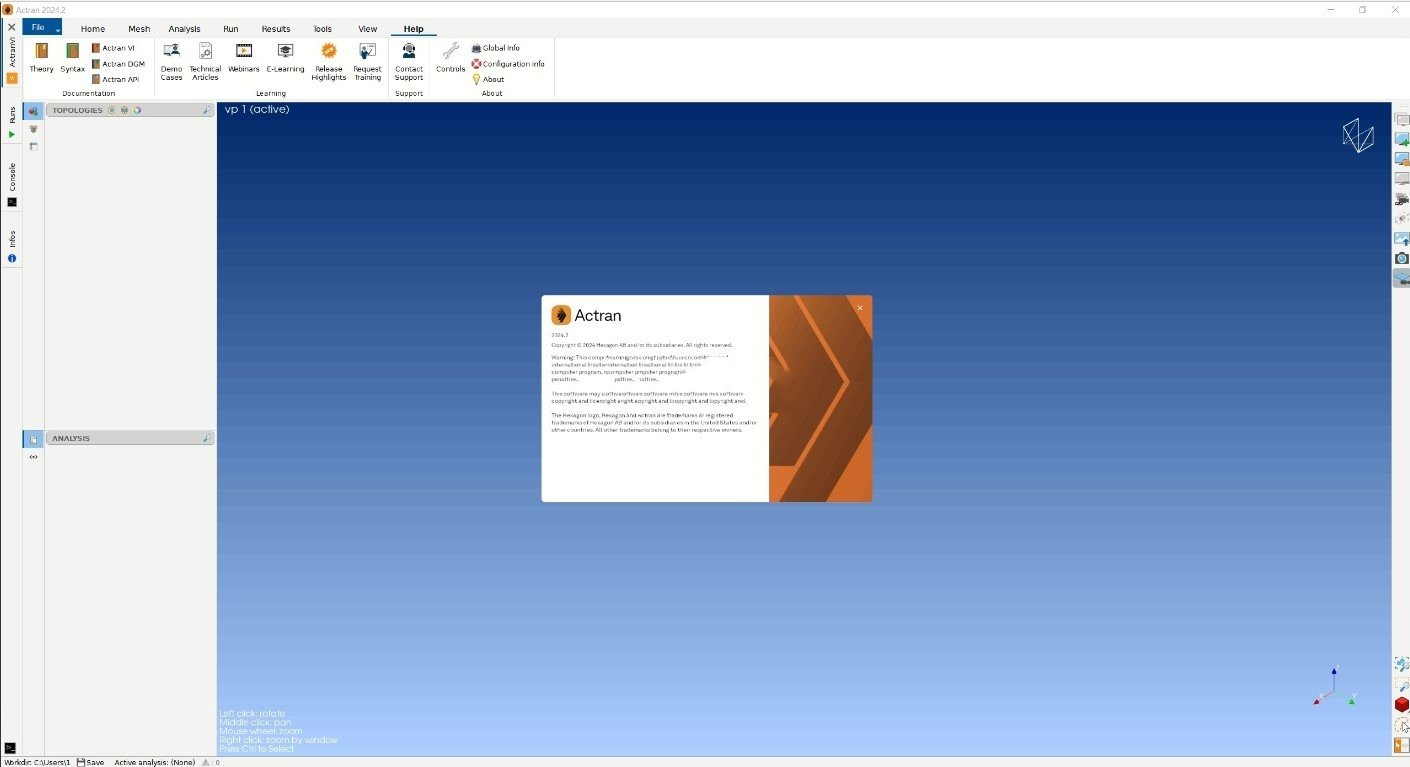

2、Actran VI是新的图形用户界面，专门设计用于所有Actran模块的振动和空气声学分析的预处理和后处理。

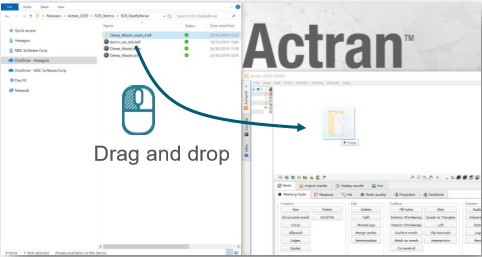

3、Actran VI包括Actran输入文件阅读器以检查或修改其他工具生成的输入文件，Actran VI支持多种网格格式（Nastran BDF，ANSYS RST和CDB，Actran DAT和NFF，I-DEAS UNV，Patran中性格式）作为创建的输入Actran输入文件。

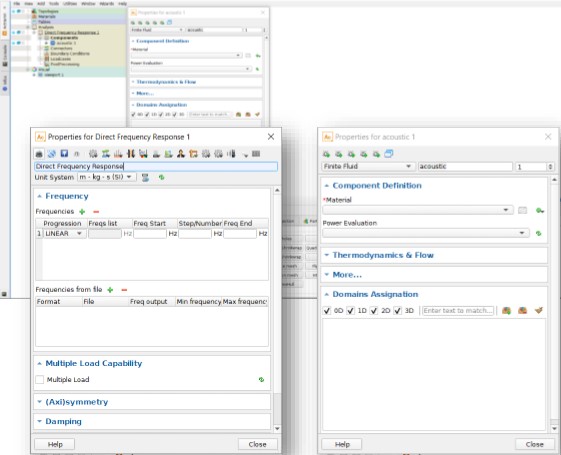

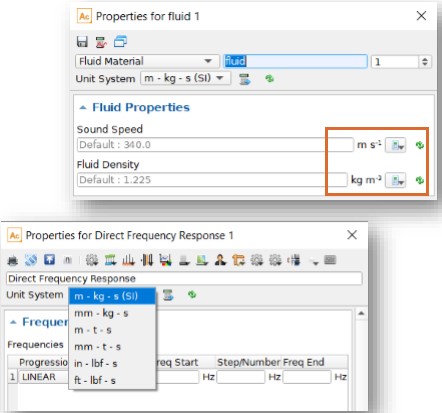

4、其各种集成的预处理工具可简化Actran模型的创建和编辑。可以很容易地可视化Actran模型的特定特征（例如模态基础，源或无限元素坐标系），指定不兼容网格之间的投影参数，插入其他实体（例如控制点）或可视化指定的边界条件。此外，还可以定义分析模板（带或不带网格），以简化重复分析的创建。

5、处理工具支持不同的结果格式，例如OP2，UNV，NFF，RST，HDF和打孔文件。它包含不同的可视化模块，例如等高线图（地图），等值面，向量或变形，这些模块可以使用不同的过滤器自由组合和控制。同步的视口使您可以轻松比较不同频率，相位，时间或与不同工况相关的结果。还包括一个专门处理复杂谐波结果的动画模块，并具有视频导出功能。

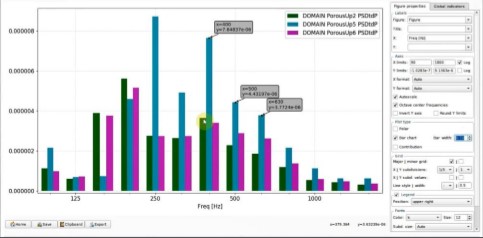

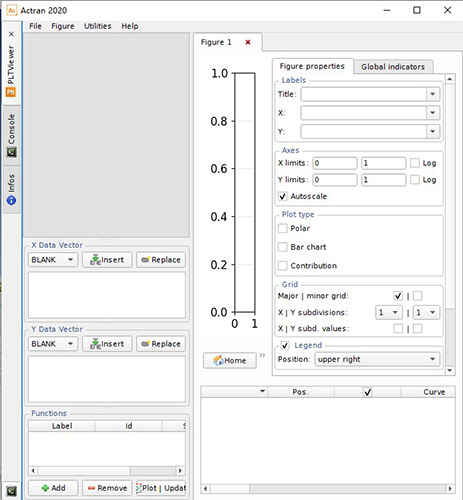

6、Actran VI包含PLTViewer和WaterfallViewer模块，可在单个或多个工况下轻松显示和处理频率响应功能。

应用特色

1、用于模拟封闭空间（如车内、飞机舱内等）的声场特性。

2、优化材料的隔音效果，计算声传输损失。

3、专用于叶轮机械噪声预测，如飞机发动机、管道冷却系统和直升机涡轮噪声模拟等。

应用亮点

1、通过 SEA 模块处理中高频噪声问题，适用于复杂系统的振动声学性能预测。

2、分析温度变化对声学性能的影响。

3、适用于岩土工程中渗流问题的分析。

应用评论

海克斯康 MSC 软件部门开发的专业声学仿真工具，专注于解决声学、振动声学及气动声学领域的复杂问题，具备强大的功能、模拟声源在各种环境下的传播路径和效果。分析障碍物或材料对声波传播的影响。
