PRO/E(pro engineer)是美国参数技术公司研发的三维设计软件，用户可以在机械、电子、航空、航天、汽车模具设计中使用，可以有效的分析产品开发的过程，比较人性化的界面设计，新人用户也能快速的上手操作，帮助企业完成产品开发进度，提高工作效率，让你上市的时间缩短。

PRO/E安装方法

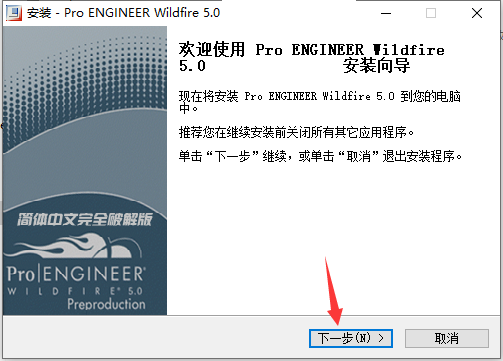

1、在本站下载PRO/E(pro engineer)软件包，解压缩后双击“setup.exe”程序进入欢迎安装界面，点击下一步继续。

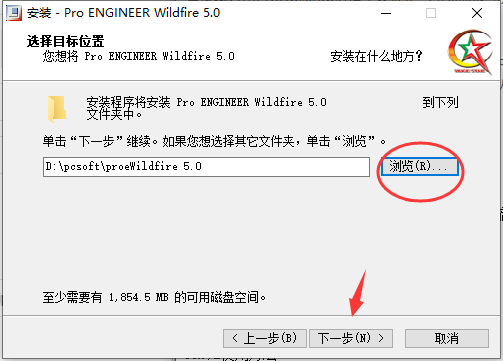

2、软件默认安装位置为“c:/proeWildfire 5.0”，点击“浏览”可以选择其它位置安装，选择好安装位置后点击下一步继续安装。

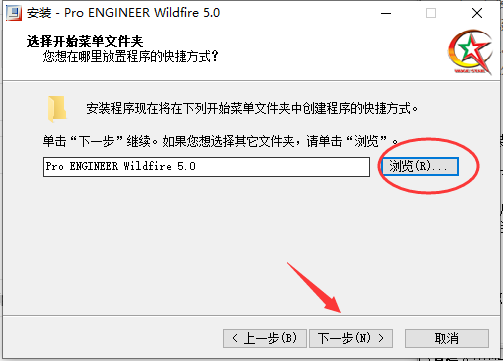

3、点击“浏览”选择开始菜单文件夹位置，然后点击下一步。

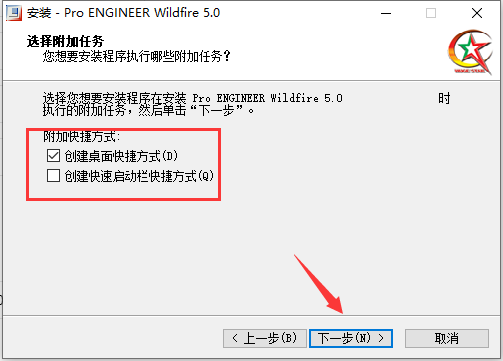

4、选择附加任务，建议勾选创建桌面快捷方式，选择好后点击下一步继续安装。

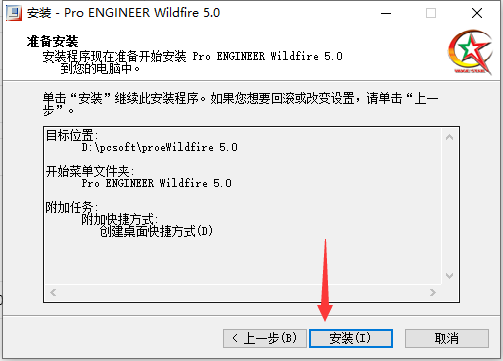

5、软件安装准备完毕，点击“安装”。

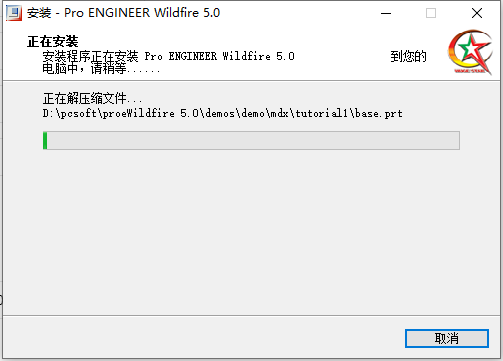

6、软件正在安装中，请等待。

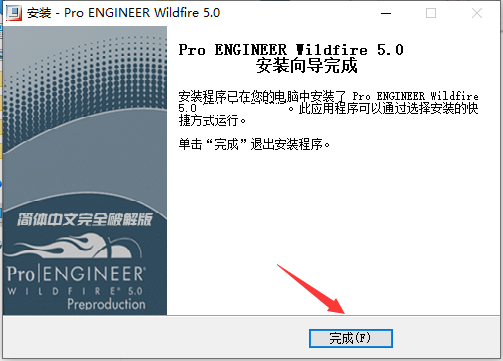

7、软件安装成功，点击“完成”退出安装向导。

PRO/E使用方法

使用PROE画圆柱

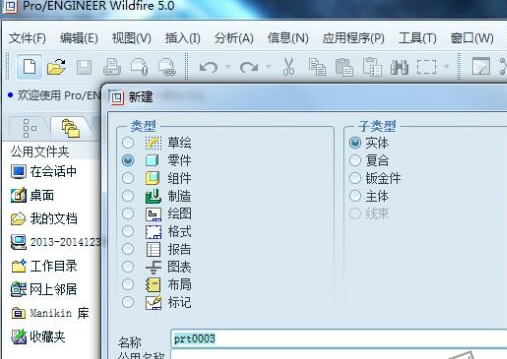

1、打开PROE点击新建——零件，名称可以按默认，点击确定。

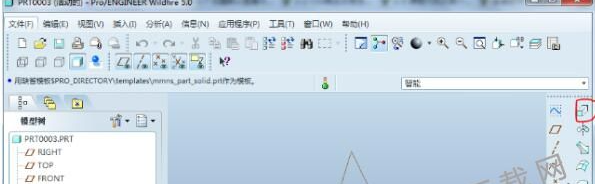

2、如图所示，点击拉伸工具。

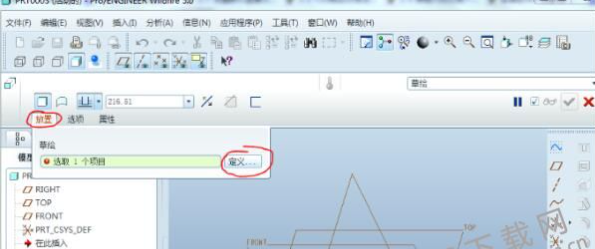

3、如图所示，点击放置——定义。

4、点击选择TOP平面，点击草绘开始绘制。

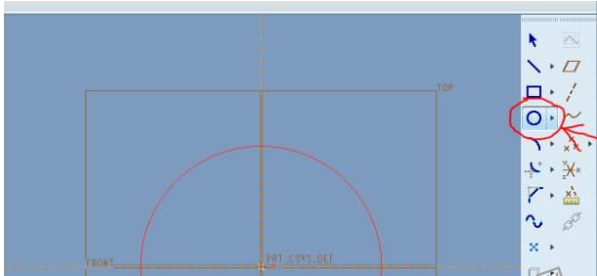

5、如图所示，进入草绘后，点击圆工具，在草图上绘制一个圆。

6、如图所示，点击打钩符号，完成草图绘制。

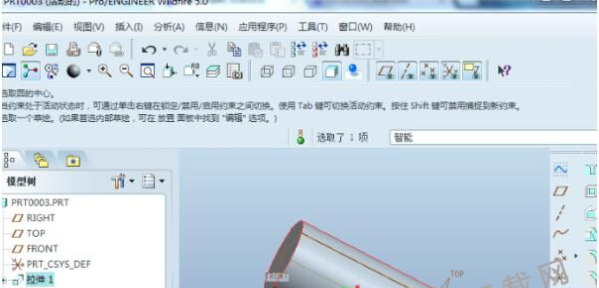

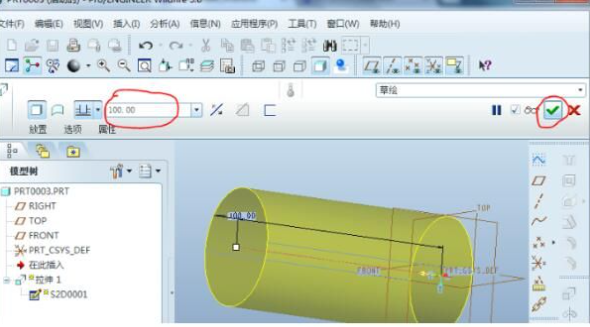

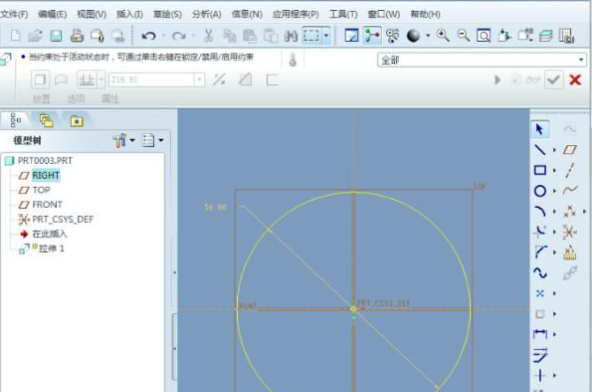

7、如图所示，可以在拉伸长度中输入你想要拉伸的长度，然后点击打钩符号完成圆柱的绘制。

pro-e5.0常见问题

1.PROE中非缺省是什么意思?

所谓缺省就是使用系统的默认配置，非缺省就是不使用系统的默认配置而在对话框中选择自己需要的配置。举个简单的例子：假如你的proe起始位置下config里设置了创建零件的默认单位是mmns，当你要新建一个零件时，取消勾选缺省选项，这是你就可以选择inbs创建英制零件。

2.PROE中如何创建控件三维曲线?

你可以通过投影的方法创建三维曲线;或者用基准点工具创建点，然后生成曲线;或你使用方程创建空间曲线。

3.proe中扫描、混合、扫面混合、可变扫描命令有什么区别啊?

扫描：只可以有一条轨迹线和一个剖面，并且剖面在扫描过程中不发生变化，剖面垂直于轨迹线。

混合：用多个剖面混合来生成几何体。生成的几何体根据剖面的形状发生变化，各个剖面要求一定要有相同的混合点(无需直接绘制的轨迹线，靠截面深度和角度旋转确定截面相对位置

扫描混合：利用多个剖面和一条轨迹线生成几何体，结果几何将根据轨迹线的走势及剖面发生变化。

可变扫面：由一个剖面和一条以上的轨迹线生成几何体，剖面可以发生变化，可以指定方程式使其发生规则的数学变化，剖面垂直方向可以指定。

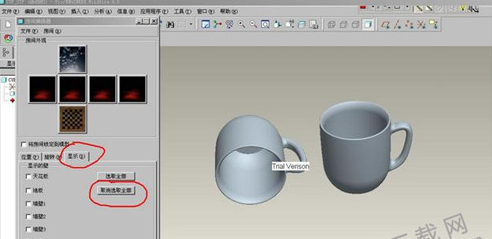

4.每次打开proe文件都要重新贴花，为什么之前贴好的都没有了?

你可以在config中设置一下，设置选项save_texture_with_model的值设置为yes，然后保存到工作目录的config.pro中。

5.在质量属性对话框中，把密度改为0为什么计算的时候质量不是0呢?

在proe中0密度不符合实际，proe里也没有这种设置，只会显示为PROE里的最小密度。

6.如何卸载PRO/E(pro engineer)软件?

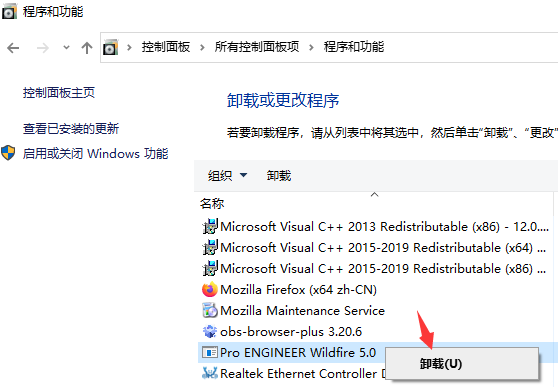

方法一：打开电脑控制面板>>程序>>程序和功能，在程序和功能面板中找到PRO/E(pro engineer)软件，右键点击卸载即可

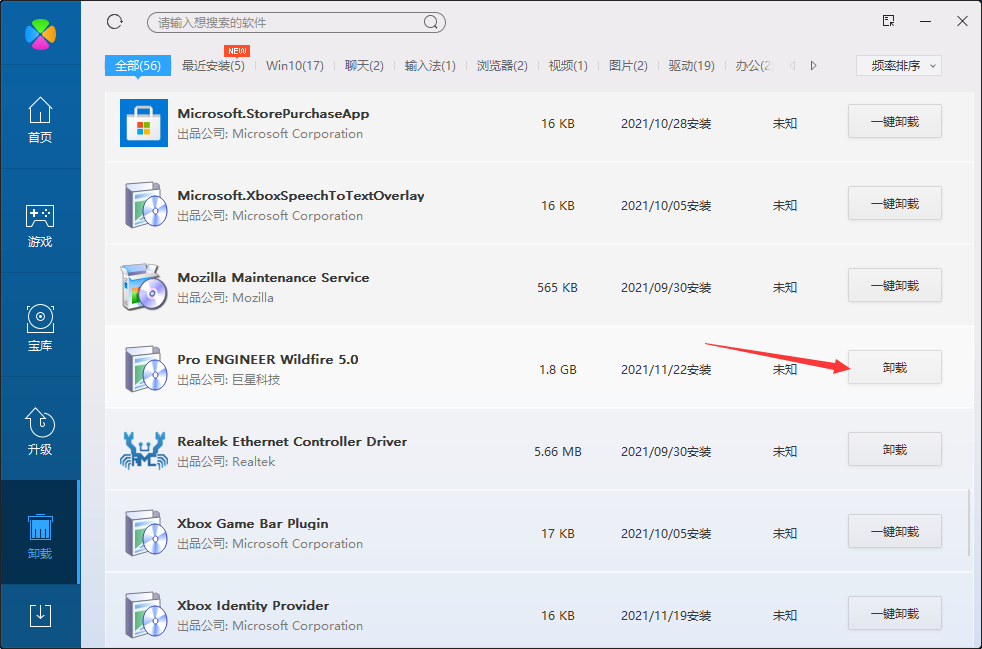

方法二：安装并打开电脑管家软件，选择进入软件管理选项，点击卸载选项，在列表中找到PRO/E(pro engineer)软件，点击卸载即可

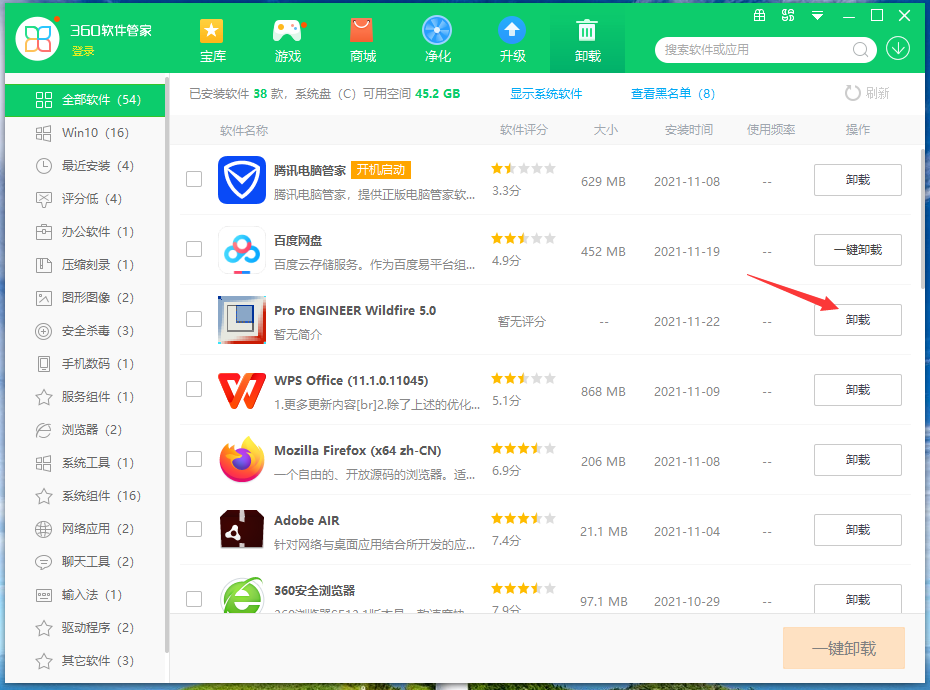

方法三：安装并打开360软件管家，在卸载选项的列表中找到PRO/E(pro engineer)软件，点击卸载即可

应用特色

1、通过调整尺寸、载荷等参数来动态修改模型，提高设计的灵活性和可变性。

2、将某些具有代表性的平面几何形状定义为特征，并将其所有尺寸存为可变参数，进而形成实体。

3、使得设计师可以更加直观和自然地构建复杂几何模型，提高设计效率。

应用亮点

1、单一数据库架构，工程中的资料全部来自一个库，确保数据的一致性和准确性。

2、采用模块化设计方式，用户可以根据自身的需要进行选择，而不必安装所有模块。

3、设计方式使得软件更加灵活和可扩展，满足不同用户的需求。

应用评论

一款由美国PTC公司开发的参数化三维机械设计软件，属于基于特征的实体造型系统，在三维造型软件领域中占有重要地位。通过参数化模型来表达设计意图，实现产品设计的数字化和智能化。
