powerpcb软件适合电工师傅们来使用，强大的电路板绘制功能开启，里面内置丰富的图形可以选择，许多的工具都可以使用，短时间可以绘制出不同的电路图来，丰富的电路板零件图形可以选择，各种各样类型的电子电路图都有，数据输入和输出也非常的方便。

powerpcb安装步骤

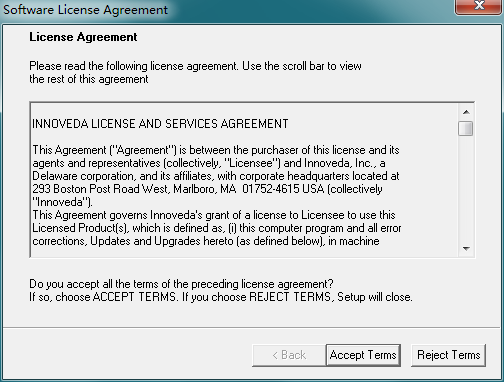

1、在PC下载网将powerpcb下载下来，并解压到当前文件夹中，点击其中的.exe应用程序，进入安装向导界面，接着点击下一步，来到许可协议界面，我们点击接受协议。

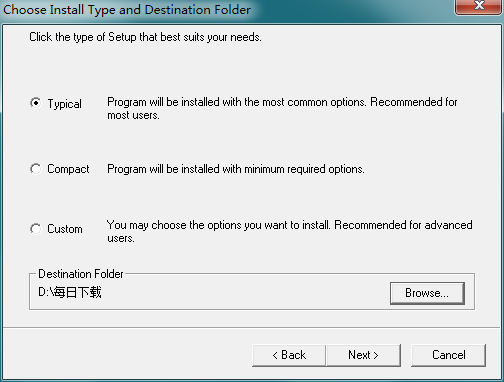

2、选择软件安装位置界面，PC下载网小编建议用户们安装在D盘中，选择好安装位置点击下一步。

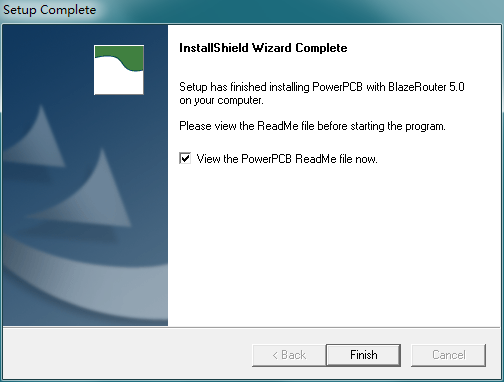

3、powerpcb安装结束，点击完成即可。

powerpcb使用说明

一、在PowerPCB中如何将其它文件中相同部分复制到新的文件中

1、在副图选择要粘贴的目标，按右键选择make reuse ，弹出一个菜单随变给个名字，ok 键即可。生成一个备用文件。

2、在按右键选择reset origin (产生选择目标的坐标)将鼠标移到该坐标上可以坐标值(在窗口的右下角处)。

3、调出主图，将板子的格点改为“1”mil。按make like reuse 键，打开第一步生成的文件后，用“S”命令敲入第二步生成的坐标。按左键确定。在贴完后，在按鼠标右键点击break origin。弹出一个窗口按“OK”即可。

二、铺铜(灌水)时如何自动删除碎铜

1)setup-preferences-Thermals中，选中Remove Isolated copper;

2) 菜单Edit—Find---菜单下Find By--Isolated pour—OK

三、设置自动泪滴

1) setup->preferences->routing->generate teardrops->ok

2) preferences->Teardrops->Display Teardrop->ok

当完成PCB 的LAYOUT，如何检查PCB 和原理图的一致

在tools->compare netlist，在original design to compare与new design with change中分别选取所要比较的文件， 将output option下的Generate Differences Report选中，其它选项以自己实际情况来选取，最后run即可。

powerpcb常见问题

问：使用powerpcb走线宽度无法修改，提示wrong width value?

答：关于线宽的rules设置有误

setup – design rules –default—clearance—trace width 修改最小值默认值和最大值

问：powerpcb布线的时候不能自动按照安全间距避开走线?

答：没有打开规则在线检查

DRO 关闭在线规则检查 DRP 打开在线规则检查

问：PowerPCB中如何开方槽?

答：可在编辑pad中选择slot parameters 中slotte来进行设置，但只能是椭圆形的孔;也可在机械层直接标示。4、如何修改PowerPCB 铺铜(灌水)的铜箔与其它组件及走线的间距如果是全局型的，可以直接在setup - design rules 里面设置即可，如果是某些网络的，那么选中需要修改的网络然后选右键菜单里面的show rules进入然后修改即可，但修改以后需要重新flood，而且最好做一次drc检查。5、在PowerPCB 中gerber out 时多出一个贯孔，而job file 中却没有，这是怎么回事这应为PowerPCB的数据库太乱了，可能是修改的次数太多造成的。解决方法可export *.asc文件，再重新import一次。

问：如何卸载PowerPCB?

答：方法一：安装并打开电脑管家软件，选择进入软件管理选项，点击卸载选项，在列表中找到PowerPCB，点击卸载即可

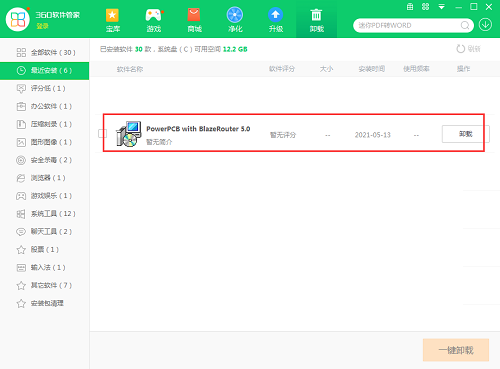

方法二：安装并打开360软件管家，在卸载选项的列表中找到PowerPCB，点击卸载即可

应用特色

1、多种类型的原理图设计，包括多层板和混合信号设计。

2、支持自动和交互式布线方法，提高布线效率和质量。

3、提供丰富的元件库，支持自定义元件创建。

应用亮点

1、在设计过程中实时进行设计规则检查，确保设计符合制造要求。

2、提供推挤功能、平滑布线、自动变线宽等高级布线特性。

3、提供3D PCB设计视图，帮助设计师更直观地理解设计。

4、支持与多种其他设计软件（如OrCAD、Protel等）进行数据交换和协同设计。

应用评论

一款专业的印制电路板（PCB）设计工具，由美国Mentor Graphics公司（现属西门子）开发，主要用于消费电子、通信设备等领域的PCB设计。主要用于印制电路板（PCB）的设计，涵盖从原理图设计到PCB布局、布线、设计规则检查（DRC）、仿真等多个环节。
